Trafo südamiku maandusvoolu monitor|Omaan 2026
Riik: Omaan 2026
Kogus: 2
Vooliku materjal: 316 roostevaba teras metall
Mudel: ALS50A-0,5 (10)A/3,53V
Toitepinge: ±12V
Sagedusvahemik: 50 Hz (400 Hz)
Kirjeldus
Maanduslik ülevaade, teie monitori raudsüdamiku - integreeritud kaitse valvamine.
Güldine
Projekti kirjeldus
Duqm 500MW/2000MWh Battery Energy Storage System (BESS) projekt Omaanis on võrgupoolne energiasalvestusprojekt, mida juhib Duqmi erimajandustsoonis asuv Omani osariigi võrgukorporatsioon (OETC). See projekt on positsioneeritud Omaani põhja-lõunaühenduse kanali "tuuma stabilisaatoriks", mis tagab kohalike tööstuspiirkondade elektrivarustuse ja saavutab piirkonnaülese tipptaseme reguleerimise. Energiasalvestavates elektrijaamades kasutatakse mitut-astmelist trafot ja nende ohutu käitamine on kogu energiasalvestussüsteemi töökindluse jaoks ülioluline.
Projektis olevate trafoseadmete ohutu töö tagamiseks on paigaldatud trafosüdamiku maandusvoolu võrguseire seade ALS50A-0,5 (10) A/3,53V. Sõltumatu intelligentse seireseadmena jälgib see seade reaalajas trafo südamiku ja klambrite maandusvoolu, mida kasutatakse isolatsiooni halvenemisest põhjustatud mitmepunktiliste maandusvigade varaseks avastamiseks.
Selle projekti seiremoodul kasutab kujunduskontseptsiooni, mis sarnaneb Kasahstani projektiga -reaalajas-voolusignaalide kogumine raudsüdamiku maandusjuhtmetelt ja klambrid läbi ülitäpse andurite-. Erinevalt Kasahstani projektist, mis integreerib moodulid õlikromatograafia analüsaatoritesse, kasutab Omaani projekt sõltumatuid seiremooduleid paindlikuks kasutuselevõtuks ja hoolduseks.
Tehniline kirjeldus
|
Tarnitud |
Omaan |
|
aasta |
2026 |
|
Standardne |
GB11022,DL/T 596-1996,DL/T 572-95,QBO11-RX2009 |
|
Mudel |
ALS50A-0,5 (10)A/3,53V |
|
Mõõtmisvoolu vahemik |
0-50OmA AC/0-3.53V AC |
|
Mõõtmisvoolu vahemik |
0-10A AC/0-3,53V AC |
|
Toiteallika pinge |
±12V |
|
Sagedusvahemik |
50 Hz (400 Hz) |
|
Töötemperatuur |
-40 kraadi kuni +85 kraadi |
Joonised
Tootmine
Praeguneandur
|
|
Trafosüdamike võrguseireseadmes toimib ALS50A-0,5(10)A/3,53V andur esiotsa-anduri südamikukomponendina, mis on spetsiaalselt loodud lekkevoolude reaalajas tuvastamiseks trafosüdamike ja kinnitusdetailide maandusjuhtmetes. Anduril on erakordne tundlikkus, mis suudab täpselt mõõta väikseid voolukõikumisi mikroamprite (μA) tasemel, tabades tõhusalt varase -etapi iseloomulikud kogused, nagu isolatsiooni algne niiskuse sissepääs ja südamiku mitme-punkti maandusvead. |
Testimine
|
Ei. |
Kauba kontrollimine |
Standardnõuded |
||||||
|
1 |
Välimuse kontroll |
Pind puhas, kriimuvaba-, õige märgistuse ja tarvikute pakendiga |
||||||
|
2 |
Põhiline vea mõõtmine |
Testi spetsifikatsioon (mA) |
Väljund 1 (V) |
Väljund 2 (V) |
Testi spetsifikatsioon (A) |
Väljund 1 (V) |
Väljund 2 (V) |
Kandke vilja |
|
0 |
0.00023 |
0.00020 |
0 |
0.00013 |
0.00012 |
Kvalifitseeritud |
||
|
25 |
0.172 |
0.172 |
0.5 |
0.174 |
0.173 |
|||
|
100 |
0.704 |
0.704 |
2 |
0.705 |
0.706 |
|||
|
250 |
1.765 |
1.765 |
5 |
1.761 |
1.765 |
|||
|
400 |
2.825 |
2.824 |
8 |
2.823 |
2.825 |
|||
|
500 |
3.532 |
3.533 |
10 |
3.533 |
3.535 |
|||
|
600 |
4.239 |
4.240 |
12 |
4.242 |
4.243 |
|||
|
3 |
Isolatsioonitakistus |
Šassii sisendpinge peab olema suurem kui 20 MΩ või sellega võrdne |
Kvalifitseeritud |
|||||
|
4 |
Isolatsiooni tugevus |
Toite sisendklemm korpusesse, tööstuslik sagedus, 15oov, 1 minut |
||||||
Pakkimineand Kohaletoimetamine
Pakkimine
Saatmine

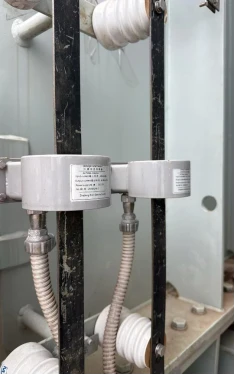

Sait ja kokkuvõte
Põhimaanduse võrguseire moodul on oluline täiendus trafo diagnostikatehnoloogiale, pakkudes mitmepunktiliste maandusvigade täiustatud tuvastamist ja paremat tööohutust. Transformeri lahustatud gaasi analüsaatorisse integreeritud IED-taustamoodulina on süsteemil südamikule paigaldatud ülitäpne-vooluandur (ALT50A7-10A/A1) ja maandusjuhtmed kinnitatakse. See jälgib pidevalt maandusvoolu 0 kuni 10 A vahelduvvoolu 4-20 mA alalisvoolu väljundiga, võimaldades varakult hoiatada isolatsiooni halvenemise eest enne rikete süvenemist. Tänu sujuvale IEC 61850 integratsioonile, tugevatele klemmiühendustele (SAKEW35, SAKDU 2.5N) ja vastavusele standarditele GB/T 11022, DL/T 596-1996, DL/T 572-95 ja QBO11-RX2009 tagab see moodul usaldusväärse jõudluse karmides keskkonnatingimustes. Kuna kommunaalteenuste operaatorid ja tööstuskliendid seavad prioriteediks ennustava hoolduse ja varade kaitse, mängib põhimaanduse võrguseire moodul olulist rolli trafo raudsüdamike kaitsmisel, täiendades lahustunud gaasi analüüsi, et luua terviklik, intelligentne ja vastupidav elektritaristu Kasahstanis ja mujal.
